Obliczanie projektowego obciążenia cieplnego wg PN-EN 12831:2006. Europejskie ciepło

Opublikowano: 29.03.2007

Norma PN-EN 12831:2006 w swoim zasadniczym tekście (na poziomie europejskim) przewiduje trzy systemy wymiarowania:
• wymiary wewnętrzne,
• wymiary zewnętrzne,
• wymiary wewnętrzne całkowite.
Polski  załącznik krajowy,  spośród trzech systemów dopuszczonych w normie europejskiej, narzuca stosowanie wymiarów zewnętrznych. Są to wymiary mierzone po zewnętrznej stronie budynku. Przy określaniu wymiarów poziomych uwzględnia się połowę grubości ograniczającej ściany wewnętrznej i całą grubość ograniczającej ściany zewnętrznej. Natomiast wysokość ściany mierzy się pomiędzy powierzchniami podłóg. Powierzchnie przegród budowlanych, określone wg wymiarów zewnętrznych, mogą byç większe od powierzchni określonych metodą dotychczasową („w osiach").

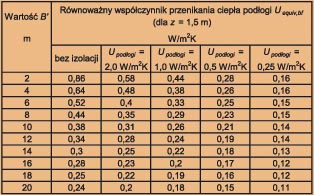

Tabela1. Przykładowa tabela do określania równoważnego współczynnika przenikania ciepła podłogi ogrzewanego podziemia (płyta podłogi położona 1,5 m poniżej poziomu terenu). Na podstawie PN-EN 12831:2006


Mostki cieplne
Wg nowej normy w obliczeniach należy uwzględniać mostki cieplne. Norma podaje tu trzy metody:
• wg normy EN ISO 10211-2 (obliczenia numeryczne),
•w sposób przybliżony z wykorzystaniem wartości stabelaryzowanych podanych w normie EN ISO 14683
• lub metodą uproszczoną z użyciem współczynnika korekcyjnego, którego wartości podano w załączniku krajowym do normy PN-EN 12831.
Można przypuszczaç, że w obliczeniach praktycznych najczęściej stosowana będzie metoda druga. Indywidualne modelowanie numeryczne poszczególnych mostków cieplnych wydaje się w praktyce zbyt czasochłonne. Natomiast metoda uproszczona obarczona jest dużym błędem - może prowadziç  do  znacznego  zawyżenia strat ciepła, zwłaszcza w budynkach dobrze zaizolowanych cieplnie.

Straty ciepła do gruntu
    Wg nowej normy w zupełnie inny sposób niż dotychczas określa się straty ciepła do gruntu. Norma podaje tu dwie metody:
• sposób szczegółowy wg normy EN ISO 13370
• sposób uproszczony, opisany w normie PN-EN 12831:2006.
    Sposób uproszczony polega na wykorzystaniu tabel lub wykresów, które zostały sporządzone dla wybranych przypadków wg równań podanych w normie EN ISO 13370.
    Wg nowej normy współczynnik straty ciepła (W/K) przez przenikanie do gruntu oblicza się w następujący sposób:
Ht,ig  =   fg1 * fg2 * (2Ak *   Uequiv,k)   *  Gw
gdzie:
fg1 - współczynnik korekcyjny, uwzględniający wpływ rocznych wahań temperatury             zewnętrznej (zgodnie z załącznikiem krajowym do normy PN-EN 12831:2006             wartość orientacyjna wynosi 1,45);
fg2 - współczynnik redukcji temperatury, uwzględniający różnicę między średnią roczną      temperaturą zewnętrzną i projektową temperaturą zewnętrzną;
Ak - powierzchnia elementu budynku (k) stykająca się z gruntem, m2;
Uequiv,k - równoważny współczynnik przenikania ciepła elementu budynku (k);               W/m2K;
Gw - współczynnik uwzględniający wpływ wody gruntowej.
Współczynnik redukcji temperatury wynosi: fg2   =    (0int,i — 0m,e)/(0int,i — 0e)
gdzie:
0int,i - projektowa temperatura wewnętrzna  przestrzeni   ogrzewanej

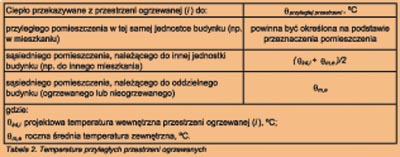

Tabela 2. Temperatura przyległych przestrzeni ogrzewanych


8m,e - roczna średnia temperatura zewnętrzna, °C;
8e - projektowa temperatura zewnętrzna, °C.
Załącznik krajowy do normy PN--EN 12831:2006 podaje dwie wartości orientacyjne współczynnika Gw:
• Gw = 1,15, jeśli odległość między założonym poziomem wody gruntowej i płytą podłogi jest mniejsza niż 1 m,
• Gw = 1,00 w pozostałych przypadkach.
Wartość współczynnika przenikania ciepła można również odczytaç z tabeli 1. W obliczeniach komputerowych  wygodniej  jest  wykorzystaç
równania wg normy EN ISO 13370. Natomiast w „szybkich obliczeniach ręcznych" może byç łatwiej skorzystaç z tabel lub wykresów podanych w normie PN-EN 12831:2006.


Wymiarcharakterystyczny podłogi

Równoważny współczynnik przenikania ciepła dla podłogi na gruncie wyznacza się w zależności od wymiaru charakterystycznego podłogi B' (m). Wymiar B' to pole powierzchni podłogi podzielone przez połowę obwodu:
B' = A/0,5P
gdzie:
A - pole powierzchni podłogi, m2;
P - obwód podłogi (uwzględniający tylko ściany zewnętrzne), m.
Obwód podłogi P uwzględnia długość całkowitą ścian zewnętrznych, oddzielających ogrzewany budynek od otoczenia zewnętrznego lub nie-ogrzewanej przestrzeni, leżącej poza izolowaną obudową budynku (np. dobudowane garaże, pomieszczenia gospodarcze itp.)


„Strata ciepła do sąsiada"

Dużą zmianą jest uwzględnianie tzw. straty ciepła do sąsiada. Zgodnie z normą PN-EN 12831:2006 w obliczeniach obciążenia cieplnego poszczególnych pomieszczeń (ale nie całego budynku!) strat ciepła do pomieszczeń o tej samej funkcji, ale należących do innej jednostki budynku (mieszkania, lokalu użytkowego). Przyjmijmy, że rozpatrujemy ścianę pomiędzy dwoma pokojami  mieszkalnymi. Projektowa temperatura wewnętrzna, określona na podstawie funkcji pomieszczenia, wynosi w obu przypadkach + 20°C. Wzwiązkuz tym według dotychczasowej metodyki różnica temperatury wynosiła 0 K, a straty ciepła 0 W. Takie podejście było uzasadnione, jeśli nie występowała możliwość indywidualnej regulacji temperatury wewnętrznej. Jednak obecnie istnieje obowiązek zapewnienia indywidualnej regulacji, a użytkownicy często z tej możliwości korzystają, np. obniżając temperaturę wewnętrzną w czasie swojej nieobecności w lokalu. Dlatego w praktyce często pojawia się różnica temperatury po obu stronach przegrody budowlanej, mimo że temperatura projektowa, określona na podstawie funkcji pomieszczenia, jest po obu stronach przegrody taka sama. Możliwość wystąpienia takiej sytuacji przewiduje nowa norma. Zgodnie z nią temperaturę w sąsiednim pomieszczeniu przyjmuje się na podstawie przeznaczenia tylko wtedy, jeśli pomieszczenie to należy do tej samej jednostki budynku (mieszkania lub lokalu użytkowego). Natomiast jeśli pomieszczenie należy do innej jednostki, to zakłada się, że temperatura w tym pomieszczeniu może byç obniżona w stosunku do wartości projektowej. Do obliczeń przyjmuje się średnią arytmetyczną z projektowej temperatury wewnętrznej i rocznej średniej temperatury zewnętrznej (tabela 2). Z kolei, jeżeli sąsiednie pomieszczenie należy do oddzielnego budynku (budynku przyległego), przyjmuje się średnią roczną temperaturę zewnętrzną.
Ponieważ ściany wewnętrzne pomiędzy pomieszczeniami ogrzewanymi najczęściej nie są izolowane cieplnie, to mogą wystąpić w tym przypadku znaczne straty ciepła. Dlatego zdaniem autora, wskazane jest izolowanie cieplne również przegród wewnętrznych, oddzielających pomieszczenia ogrzewane, jeśli pomieszczenia te należą do oddzielnych jednostek budynku (mieszkań lub lokali użytkowych). Izolację taką warto wykonywaç z materiału, który oprócz izolacyjności cieplnej posiada właściwości izolacji akustycznej.



Tabela 3. Minimalna krotność wymiany powietrza zewnętrznego

Opisane powyżej „straty ciepła do sąsiada"  uwzględnia  się  w obliczeniach obciążenia cieplnego poszczególnych pomieszczeń (w celu doboru grzejników), natomiast nie uwzględnia się ich przy określaniu obciążenia cieplnego całego budynku (w celu doboru źródła ciepła). W skali całego budynku, jeśli część pomieszczeń będzie ogrzewana w sposób osłabiony, to powstanie w ten sposób nadwyżka mocy, która pozwoli na pokrycie zwiększonego zapotrzebowania na ciepło w pomieszczeniach przyległych.


Wentylacyjna strata ciepła

Kolejna zmiana dotyczy wentylacji. Sposób określania „wentylacyjnej straty ciepła" uległ znacznemu rozbudowaniu w stosunku do normy PN-B-03406:1994. Obecnie określa się nie tylko strumień powietrza wymagany ze względów higienicznych, ale również strumień powietrza infiltrującego do pomieszczeń. Poza tym nowa norma wyraźnie rozróżnia budynki z wentylacją naturalną i mechaniczną. W przypadku wentylacji naturalnej, jako wartość strumienia powietrza wentylacyjnego przyjmuje się większą z następujących wartości:
• wartość  strumienia  powietrza  na drodze infiltracji V&inf,i,
• minimalną wartość strumienia powietrza wentylacyjnego,  wymaganą ze względów higienicznych V&min,i.
V&i = max(V&inf,i, V&min,i) m3/h Jednak w przypadku większości typowych budynków do 10 m wysokości o strumieniu powietrza wentylacyjnego decyduje strumień powietrza higienicznego.
Minimalny strumień objętości powietrza, wymagany ze względów higienicznych, dopływający do przestrzeni ogrzewanej (i) określa się w sposób następujący:
V   min,i   =   nmin * Vi
gdzie:
nmin - minimalna krotność wymiany powietrza na godzinę (tabela 3), Ir1;
Vi - kubatura przestrzeni ogrzewanej (i) (obliczona na podstawie wymiarów wewnętrznych), m3.
Zmianie   uległa  krotność wymiany     wymagana      ze względów      higienicznych. Zgodnie z nową normą krotność ta zależy od  przeznaczenia  pomieszczenia.  Załącznik  krajowy  przewiduje trzy wartości od 0,5 do 2 wymian na godzinę (tabela 3).
W przypadku wentylacji mechanicznej dodatkowo uwzględnia się:
• strumień  objętości  powietrza doprowadzonego
• oraz nadmiar strumienia objętości powietrza  usuwanego   (dodatkowa infiltracja, jeżeli strumień powietrza usuwanego jest większy od strumienia dostarczanego).
V&i   =  W,   +  W,-  fV,i   +  V&mech,inf,i
gdzie:
V&inf,i - strumień powietrza infiltrującego do przestrzeni ogrzewanej (i), m3/h;
,i - strumień objętości powietrza doprowadzonego do przestrzeni ogrzewanej (i), m3/h;
fV,i - współczynnik redukcji temperatury;
V&mech,inf,i - nadmiar strumienia objętości powietrza usuwanego z przestrzeni ogrzewanej (i), m3/h.
Współczynnik projektowej wentylacyjnej straty ciepła oblicza się w następujący sposób:
HV,i = 0,34 * V&i
gdzie:
V&i - strumień objętości powietrza wentylacyjnego przestrzeni ogrzewanej (i), m3/h.


Podsumowanie

Niewątpliwą zaletą wprowadzenia nowej metodyki obliczania zapotrzebowania na ciepło jest jej ujednolicenie na obszarze Europejskiego Komitetu Normalizacyjnego. Ułatwi to inżynierom świadczenie usług projektowych w innych krajach Unii Europejskiej (chociaż szczegółowe wymagania w poszczególnych krajach członkowskich, określone w załącznikach krajowych, mogą się różnić). W praktyce obliczenia obciążenia cieplnego (zapotrzebowania na ciepło) wykonywane są z wykorzystaniem odpowiednich programów komputerowych do obliczania zapotrzebowania na ciepło.


Autor: dr inż. Michał Strzeszewski
Źródło: www.www.instalator.pl
